مثال على تكميم المتجهات#

يوضح هذا المثال كيف يمكن استخدام KBinsDiscretizer لإجراء تكميم المتجهات على مجموعة من الصور التجريبية، وجه الراكون.

# Authors: The scikit-learn developers
# SPDX-License-Identifier: BSD-3-Clause

الصورة الأصلية#

سنبدأ بتحميل صورة وجه الراكون من SciPy. سنقوم أيضًا بفحص بعض المعلومات المتعلقة بالصورة، مثل الشكل ونوع البيانات المستخدم لتخزين الصورة.

لاحظ أنه اعتمادًا على إصدار SciPy، نحتاج إلى تعديل الاستيراد نظرًا لأن الدالة التي تعيد الصورة ليست موجودة في نفس الوحدة. أيضًا، يتطلب SciPy >= 1.10 تثبيت الحزمة pooch.

try:  # Scipy >= 1.10
    from sklearn.preprocessing import KBinsDiscretizer
    import matplotlib.pyplot as plt
    from scipy.datasets import face
except ImportError:
    from scipy.misc import face

raccoon_face = face(gray=True)

print(f"البعد الخاص بالصورة هو {raccoon_face.shape}")
print(f"البيانات المستخدمة لترميز الصورة هي من نوع {raccoon_face.dtype}")
print(f"عدد البايتات المستخدمة في الذاكرة هو {raccoon_face.nbytes}")
البعد الخاص بالصورة هو (768, 1024)
البيانات المستخدمة لترميز الصورة هي من نوع uint8
عدد البايتات المستخدمة في الذاكرة هو 786432

وبالتالي، فإن الصورة هي مصفوفة ثنائية الأبعاد بارتفاع 768 بكسل وعرض 1024 بكسل. كل قيمة هي عدد صحيح غير موقع 8 بت، مما يعني أن الصورة مشفرة باستخدام 8 بت لكل بكسل. إجمالي استخدام الذاكرة للصورة هو 786 كيلوبايت (1 بايت يساوي 8 بت).

باستخدام عدد صحيح غير موقع 8 بت يعني أن الصورة مشفرة باستخدام 256 لونًا مختلفًا من الرمادي، على الأكثر. يمكننا فحص توزيع هذه القيم.

fig, ax = plt.subplots(ncols=2, figsize=(12, 4))

ax[0].imshow(raccoon_face, cmap=plt.cm.gray)
ax[0].axis("off")
ax[0].set_title("عرض الصورة")
ax[1].hist(raccoon_face.ravel(), bins=256)
ax[1].set_xlabel("قيمة البكسل")
ax[1].set_ylabel("عدد البكسلات")
ax[1].set_title("توزيع قيم البكسل")
_ = fig.suptitle("الصورة الأصلية لوجه الراكون")

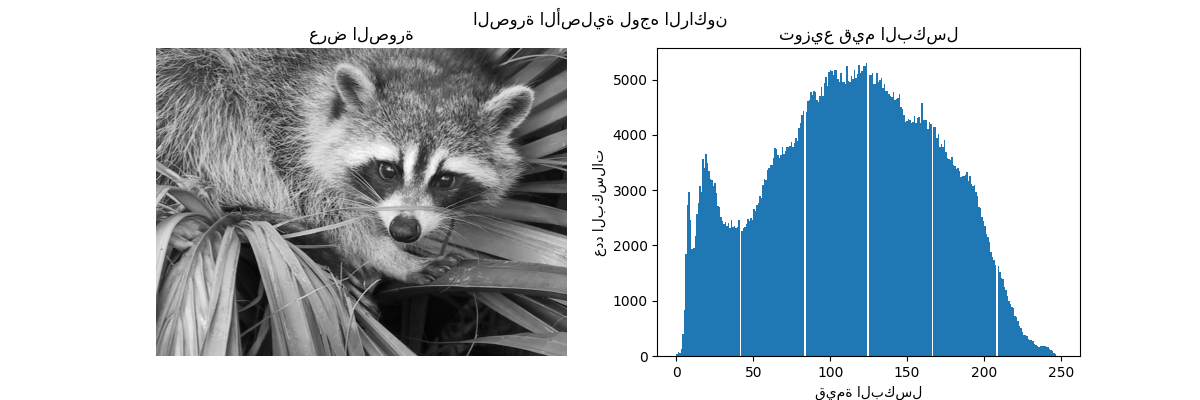

الصورة الأصلية لوجه الراكون, عرض الصورة, توزيع قيم البكسل

ضغط عبر تكميم المتجهات#

الفكرة وراء ضغط عبر تكميم المتجهات هي تقليل عدد مستويات الرمادي لتمثيل الصورة. على سبيل المثال، يمكننا استخدام 8 قيم بدلاً من 256 قيمة. وبالتالي، فهذا يعني أننا يمكن أن نستخدم 3 بت بدلاً من 8 بت لترميز بكسل واحد وبالتالي تقليل استخدام الذاكرة بمعامل تقريبًا 2.5. سنناقش لاحقًا حول استخدام الذاكرة.

استراتيجية الترميز#

يمكن إجراء الضغط باستخدام KBinsDiscretizer. نحتاج إلى اختيار استراتيجية لتحديد 8 قيم رمادية للتحقيق. أبسط استراتيجية هي تحديدها بشكل متساوٍ، مما يتوافق مع ضبط strategy="uniform". من الرسم البياني السابق، نعلم أن هذه الاستراتيجية ليست بالضرورة أمثل.

n_bins = 8
encoder = KBinsDiscretizer(
    n_bins=n_bins,
    encode="ordinal",
    strategy="uniform",
    random_state=0,
)
compressed_raccoon_uniform = encoder.fit_transform(raccoon_face.reshape(-1, 1)).reshape(
    raccoon_face.shape
)

fig, ax = plt.subplots(ncols=2, figsize=(12, 4))
ax[0].imshow(compressed_raccoon_uniform, cmap=plt.cm.gray)
ax[0].axis("off")
ax[0].set_title("عرض الصورة")
ax[1].hist(compressed_raccoon_uniform.ravel(), bins=256)
ax[1].set_xlabel("قيمة البكسل")
ax[1].set_ylabel("عدد البكسلات")
ax[1].set_title("توزيع القيم المحققة للبكسل")
_ = fig.suptitle("وجه الراكون المضغوط باستخدام 3 بت واستراتيجية متساوية")

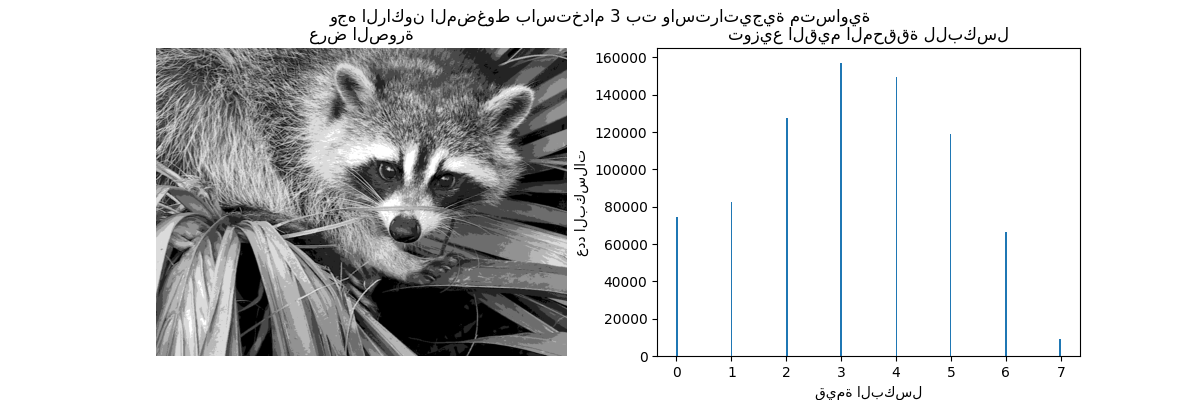

وجه الراكون المضغوط باستخدام 3 بت واستراتيجية متساوية, عرض الصورة, توزيع القيم المحققة للبكسل

نوعيًا، يمكننا ملاحظة بعض المناطق الصغيرة حيث نرى تأثير الضغط (مثل الأوراق في الزاوية اليمنى السفلى). لكن بعد كل شيء، الصورة الناتجة لا تزال تبدو جيدة.

نلاحظ أن توزيع قيم البكسل تم تعيينه إلى 8 قيم مختلفة. يمكننا التحقق من التطابق بين هذه القيم وقيم البكسل الأصلية.

bin_edges = encoder.bin_edges_[0]
bin_center = bin_edges[:-1] + (bin_edges[1:] - bin_edges[:-1]) / 2
bin_center
array([ 15.625,  46.875,  78.125, 109.375, 140.625, 171.875, 203.125,
       234.375])
_, ax = plt.subplots()
ax.hist(raccoon_face.ravel(), bins=256)
color = "tab:orange"
for center in bin_center:
    ax.axvline(center, color=color)
    ax.text(center - 10, ax.get_ybound()
            [1] + 100, f"{center:.1f}", color=color)
plot face compress

كما ذكرنا سابقًا، الاستراتيجية المتساوية للتحقيق ليست أمثل. لاحظ على سبيل المثال أن البكسلات المعينة إلى القيمة 7 ستقوم بترميز كمية صغيرة نسبيًا من المعلومات، بينما القيمة المعينة 3 ستمثل كمية كبيرة من العدد. يمكننا بدلاً من ذلك استخدام استراتيجية تجميع مثل k-means للعثور على تعيين أكثر امتثالًا.

encoder = KBinsDiscretizer(
    n_bins=n_bins,
    encode="ordinal",
    strategy="kmeans",
    random_state=0,
)
compressed_raccoon_kmeans = encoder.fit_transform(raccoon_face.reshape(-1, 1)).reshape(
    raccoon_face.shape
)

fig, ax = plt.subplots(ncols=2, figsize=(12, 4))
ax[0].imshow(compressed_raccoon_kmeans, cmap=plt.cm.gray)
ax[0].axis("off")
ax[0].set_title("عرض الصورة")
ax[1].hist(compressed_raccoon_kmeans.ravel(), bins=256)
ax[1].set_xlabel("قيمة البكسل")
ax[1].set_ylabel("عدد البكسلات")
ax[1].set_title("توزيع قيم البكسل")
_ = fig.suptitle("وجه الراكون المضغوط باستخدام 3 بت واستراتيجية K-means")

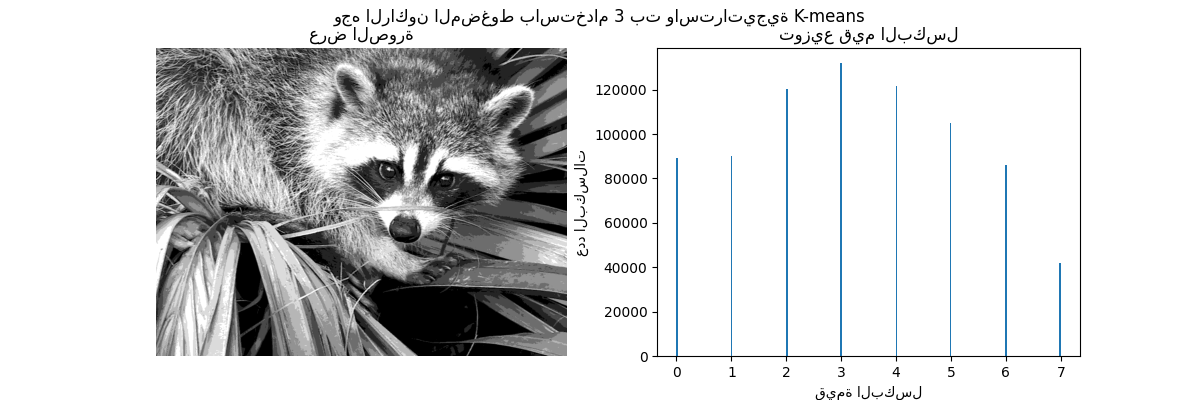

وجه الراكون المضغوط باستخدام 3 بت واستراتيجية K-means, عرض الصورة, توزيع قيم البكسل

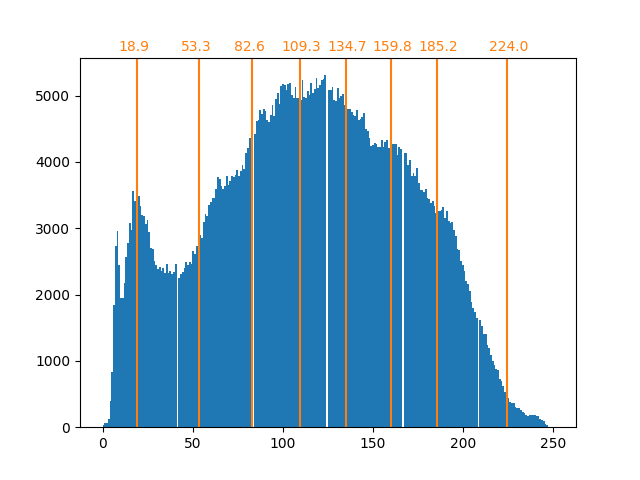

bin_edges = encoder.bin_edges_[0]
bin_center = bin_edges[:-1] + (bin_edges[1:] - bin_edges[:-1]) / 2
bin_center
array([ 18.90885631,  53.34346583,  82.64447187, 109.28225276,
       134.70763101, 159.78681467, 185.17226834, 224.02069427])
_, ax = plt.subplots()
ax.hist(raccoon_face.ravel(), bins=256)
color = "tab:orange"
for center in bin_center:
    ax.axvline(center, color=color)
    ax.text(center - 10, ax.get_ybound()
            [1] + 100, f"{center:.1f}", color=color)
plot face compress

العدد في الصناديق الآن أكثر توازنًا ومراكزها لم تعد متساوية المسافات. لاحظ أنه يمكننا فرض نفس عدد البكسلات في كل صندوق باستخدام strategy="quantile" بدلاً من strategy="kmeans".

استخدام الذاكرة#

ذكرنا سابقًا أننا يجب أن نوفر 8 مرات أقل من الذاكرة. دعونا نتحقق من ذلك.

print(
    f"عدد البايتات المستخدمة في الذاكرة هو {compressed_raccoon_kmeans.nbytes}")
print(f"نسبة الضغط: {compressed_raccoon_kmeans.nbytes / raccoon_face.nbytes}")
عدد البايتات المستخدمة في الذاكرة هو 6291456
نسبة الضغط: 8.0

من المدهش جدًا رؤية أن الصورة المضغوطة تستخدم ذاكرة أكثر بـ x8 من الصورة الأصلية. هذا هو بالضبط عكس ما كنا نتوقعه. السبب يرجع أساسًا إلى نوع البيانات المستخدم لترميز الصورة.

print(f"نوع الصورة المضغوطة: {compressed_raccoon_kmeans.dtype}")
نوع الصورة المضغوطة: float64

في الواقع، ناتج KBinsDiscretizer هو مصفوفة من النوع float64. هذا يعني أنها تستخدم ذاكرة أكثر بـ x8. ومع ذلك، نحن نستخدم هذا التمثيل float64 لترميز 8 قيم. في الواقع، سنوفر الذاكرة فقط إذا قمنا بتحويل الصورة المضغوطة إلى مصفوفة من الأعداد الصحيحة التي تستخدم 3 بت. يمكننا استخدام طريقة numpy.ndarray.astype. ومع ذلك، لا يوجد تمثيل عدد صحيح بـ 3 بت ولترميز الـ 8 قيم، سنحتاج إلى استخدام تمثيل عدد صحيح غير موقع 8 بت أيضًا.

في الممارسة العملية، ملاحظة مكسب في الذاكرة ستتطلب أن تكون الصورة الأصلية بتمثيل float64.

Total running time of the script: (0 minutes 2.235 seconds)
